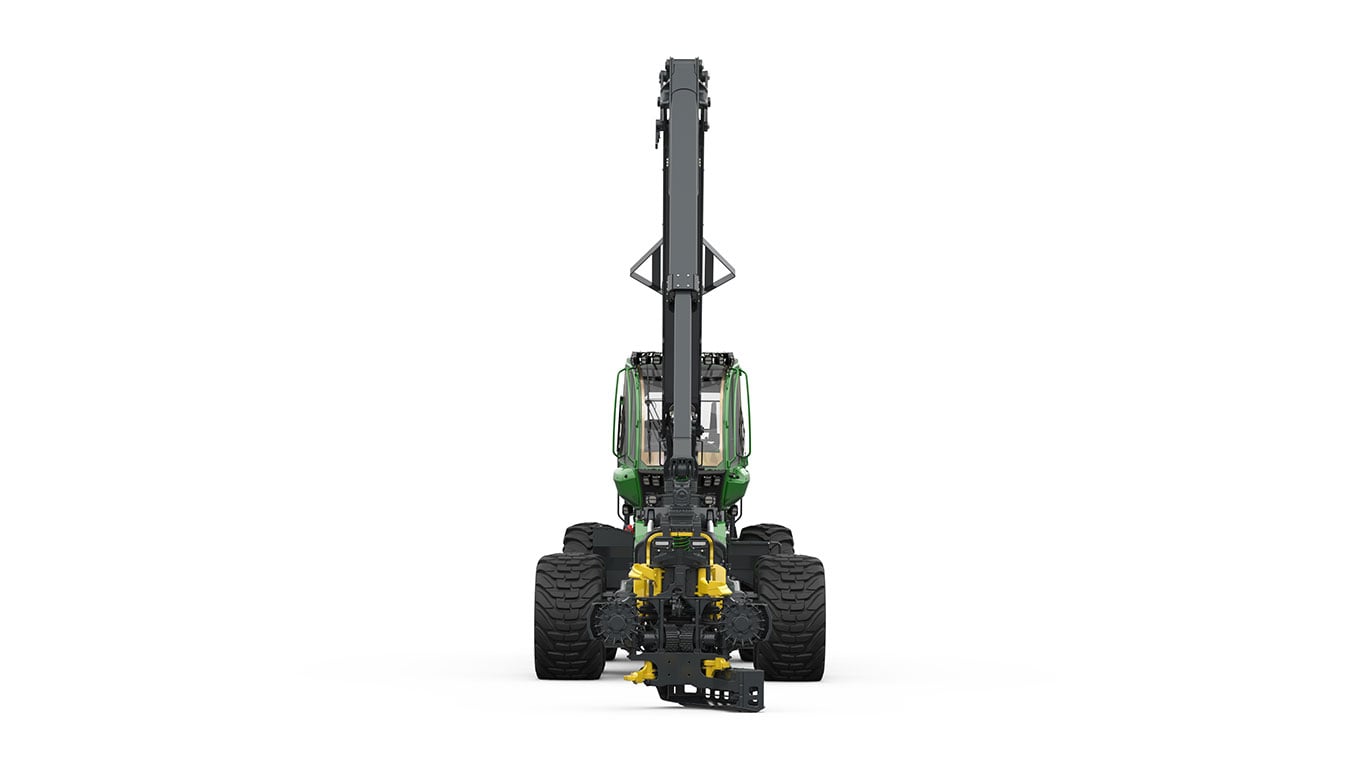

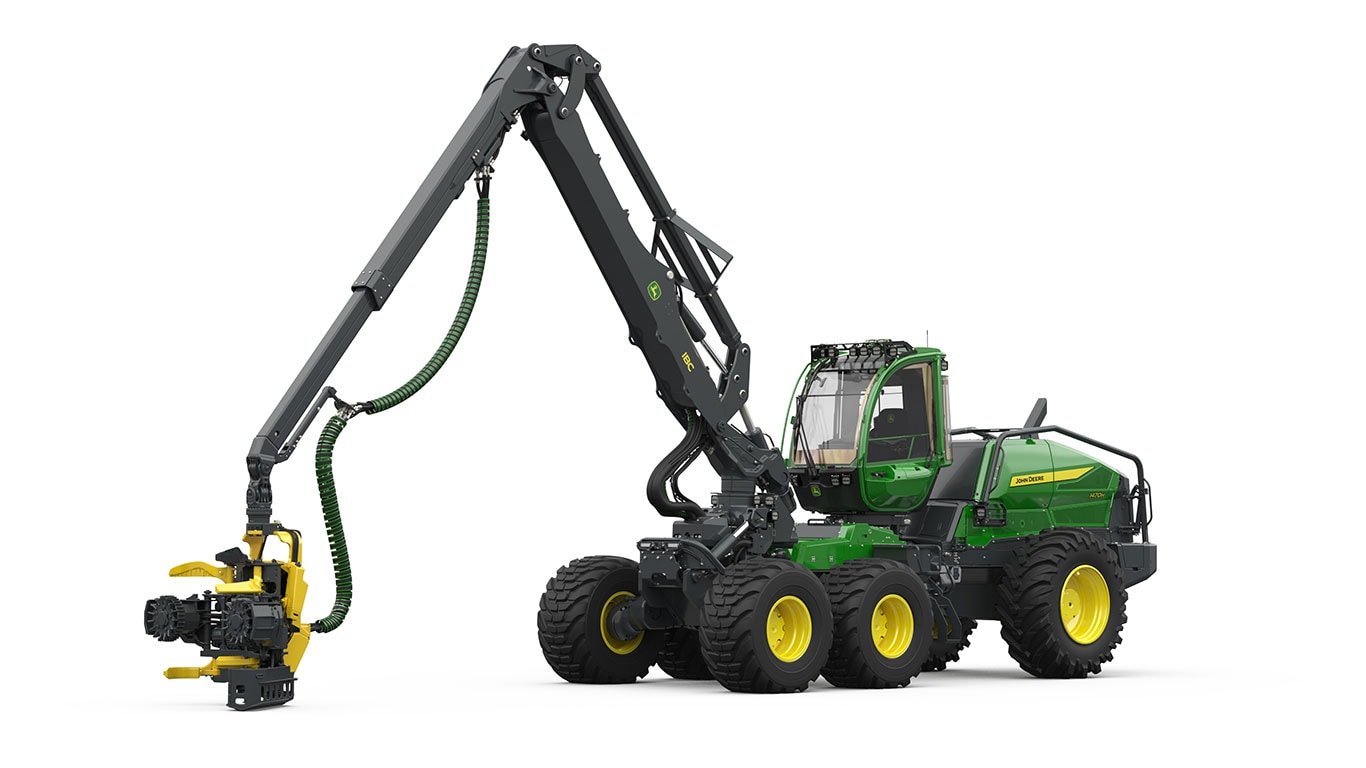

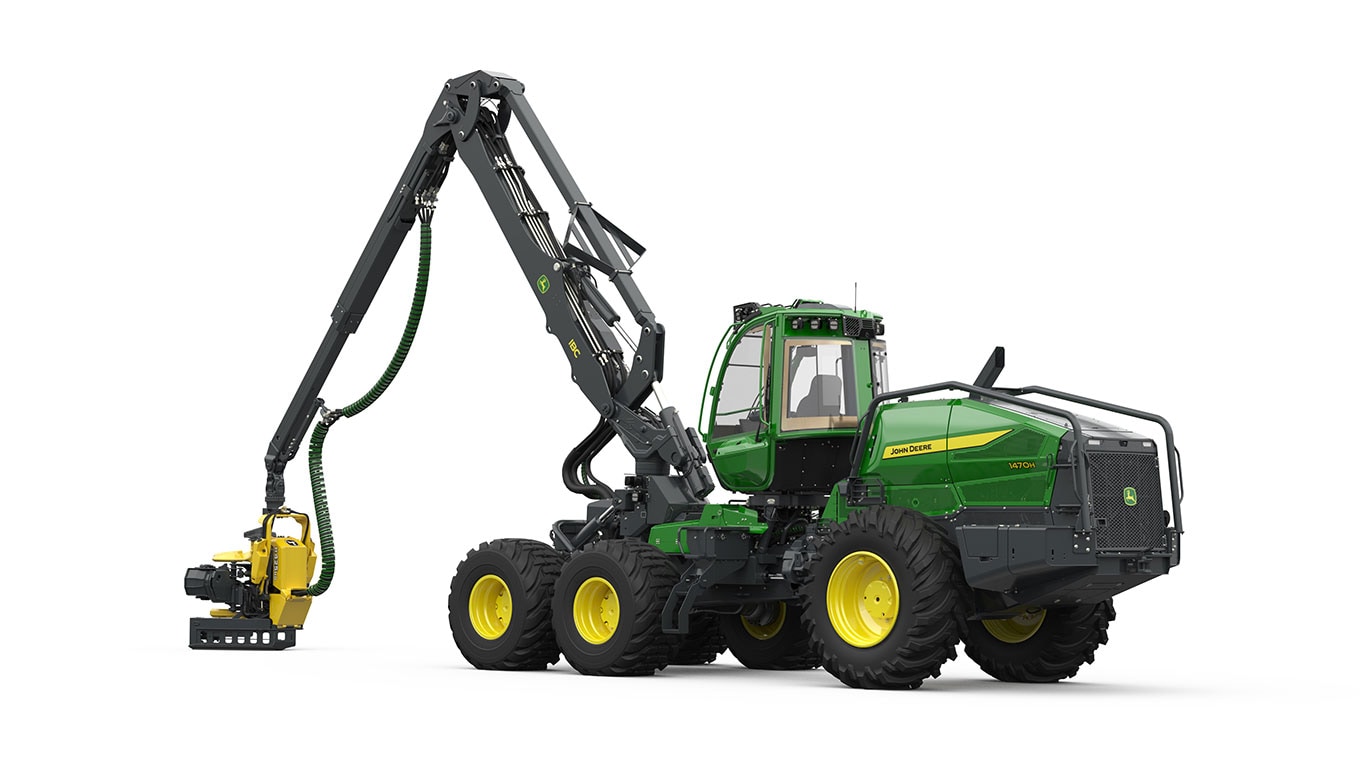

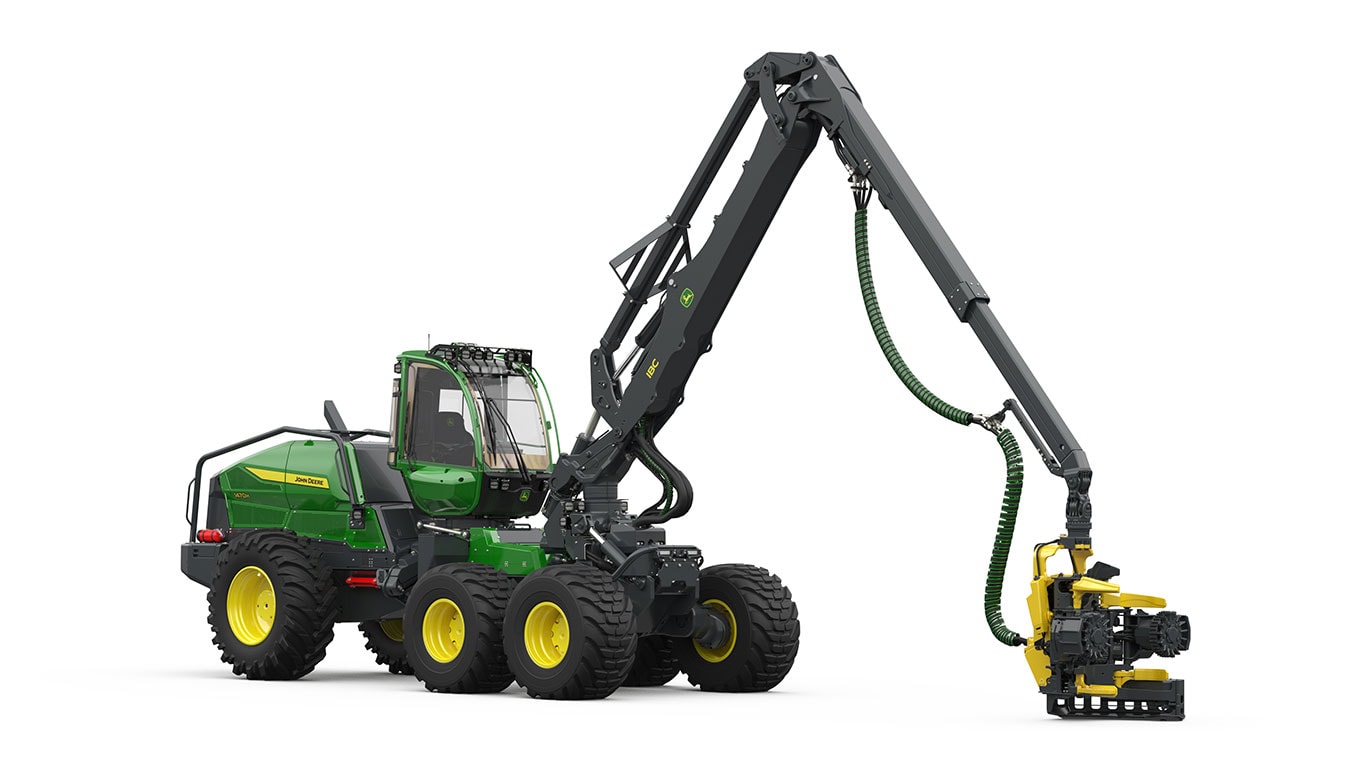

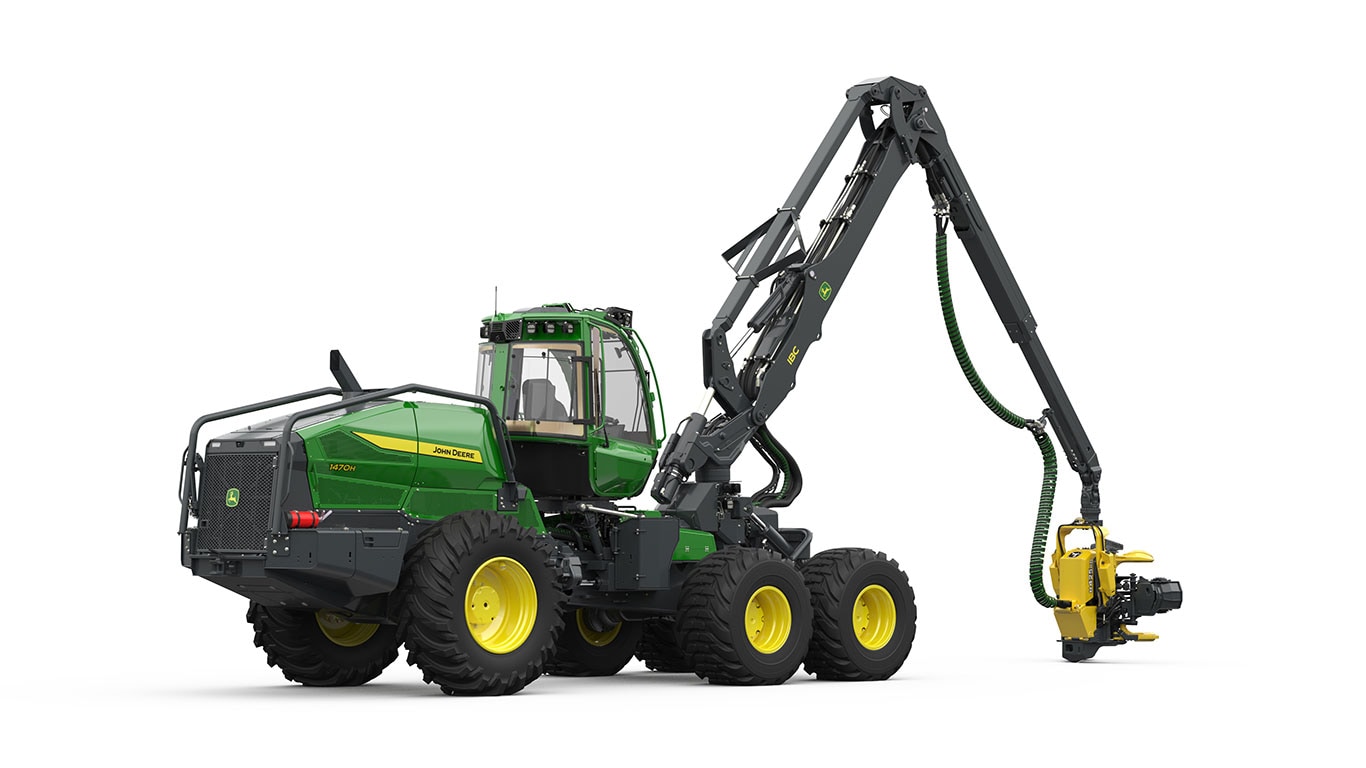

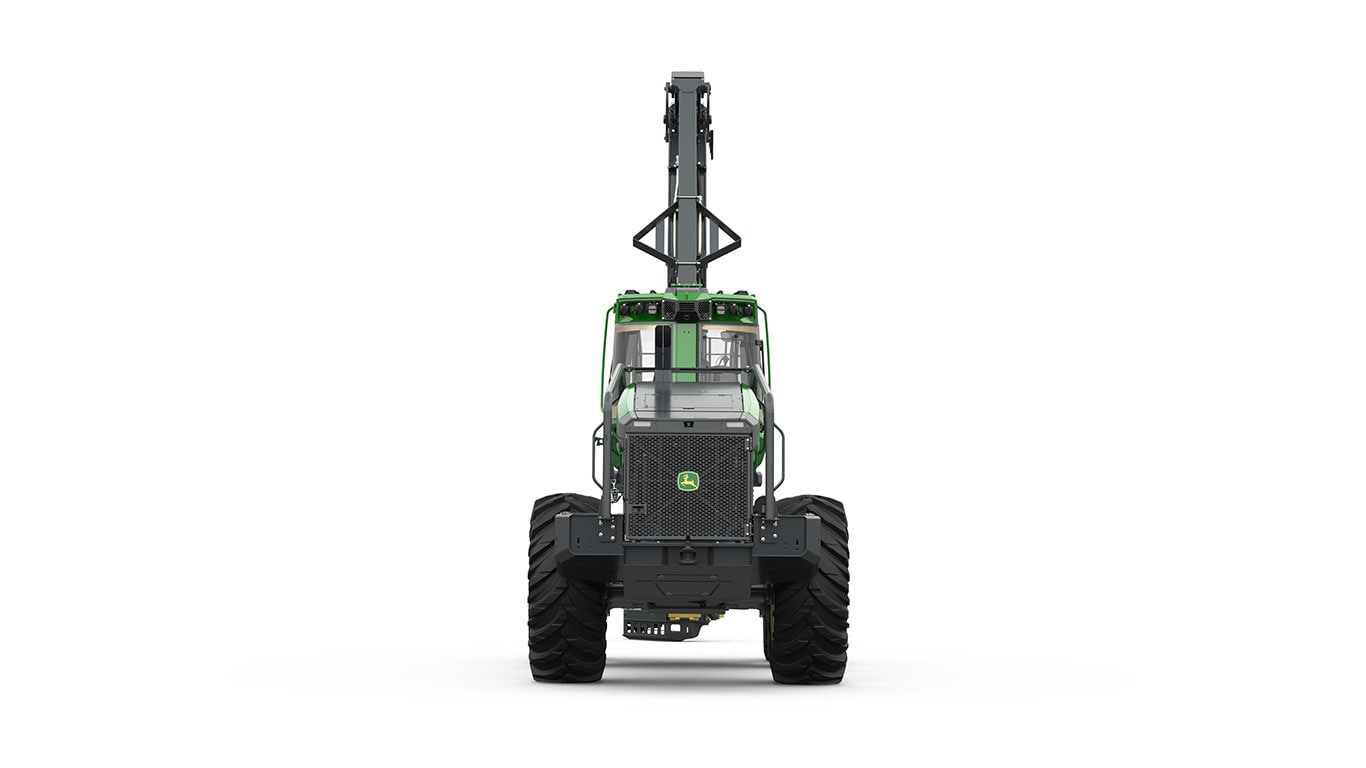

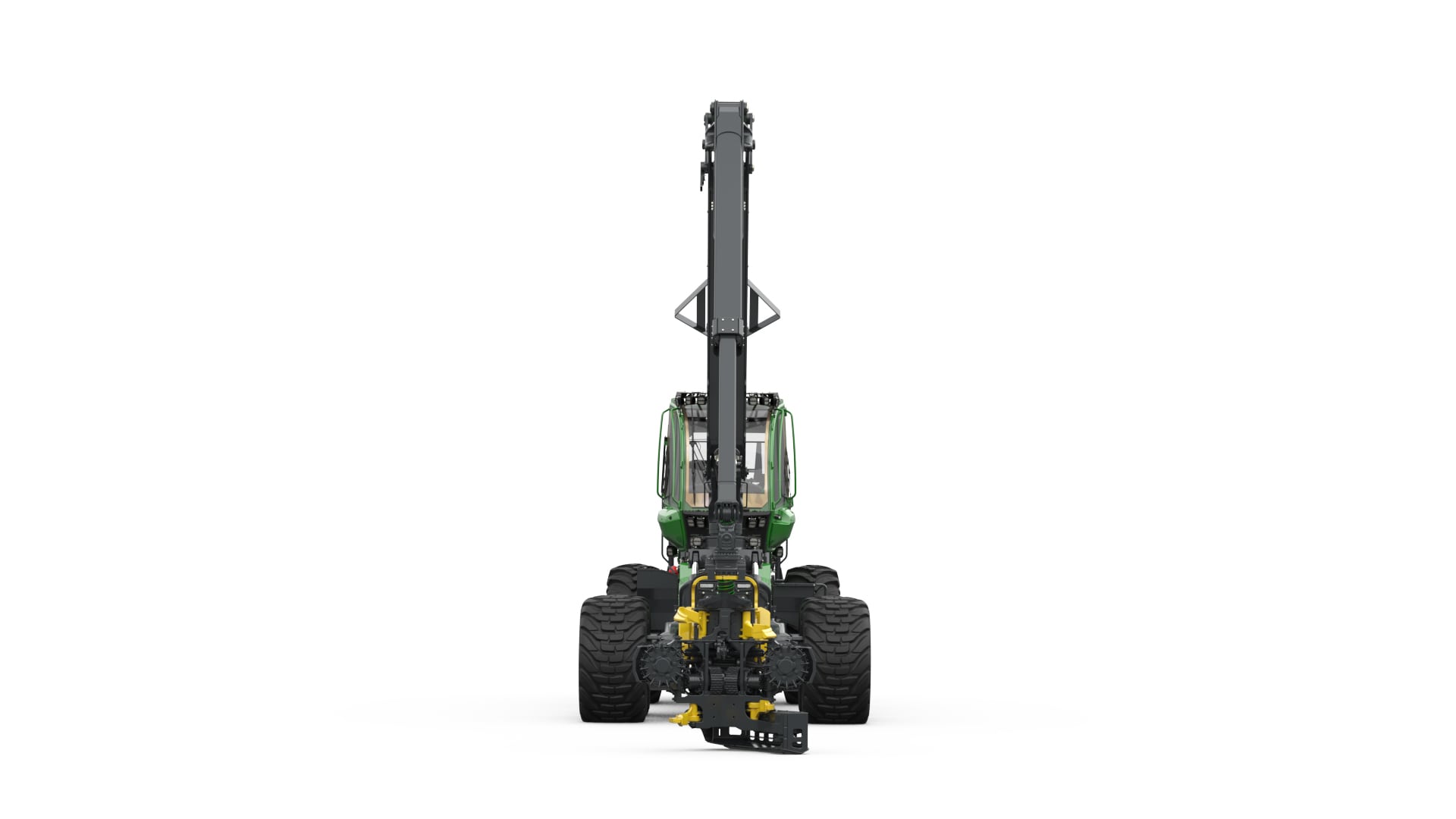

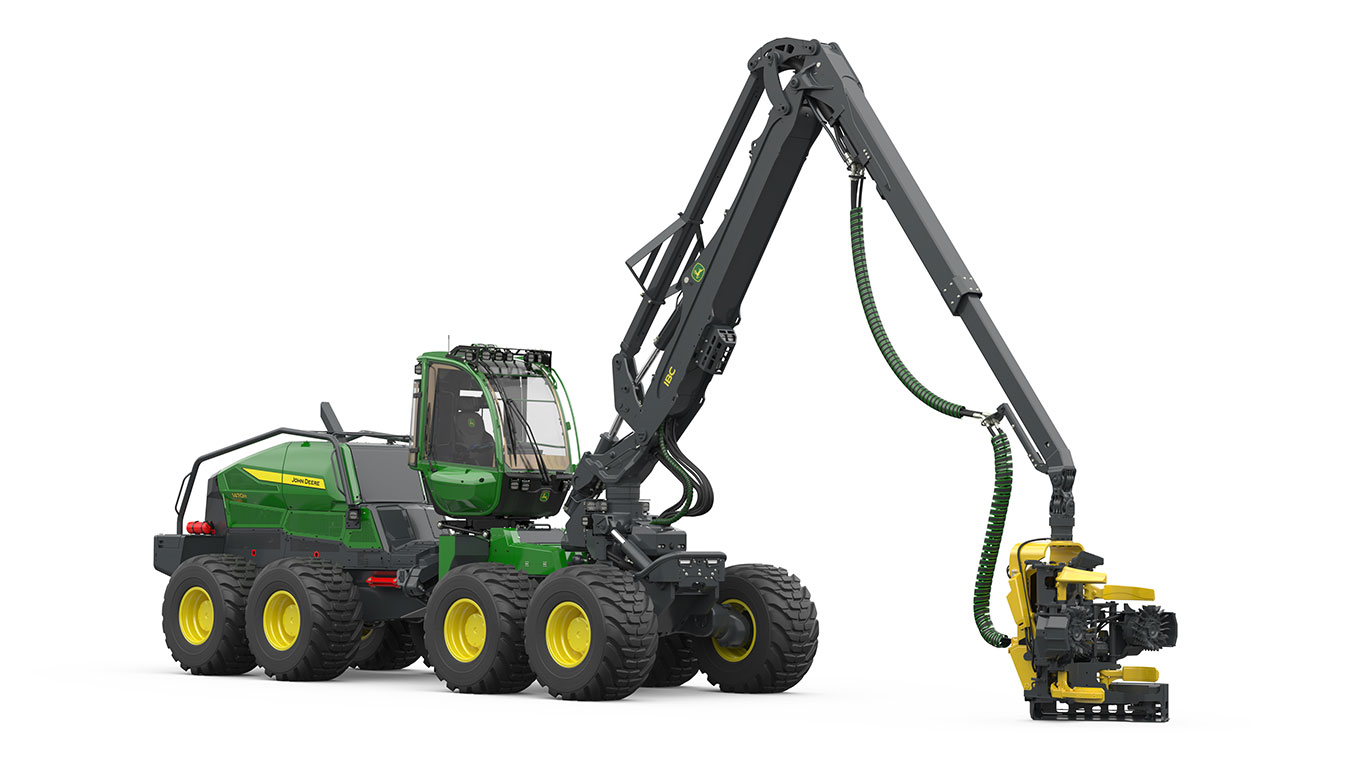

1470H

1470HRiteņu harvesters

Jaudīgs harvesters lieliem kokiem
IBC kā standarts
Strēle H9 ar augstu pacelšanas un pagriešanas griezes momentu
Viegla apkope un tehniskā apkope
Liela harvestera galvu izvēle
Izcila redzamība darba zonā

Līdzekļi

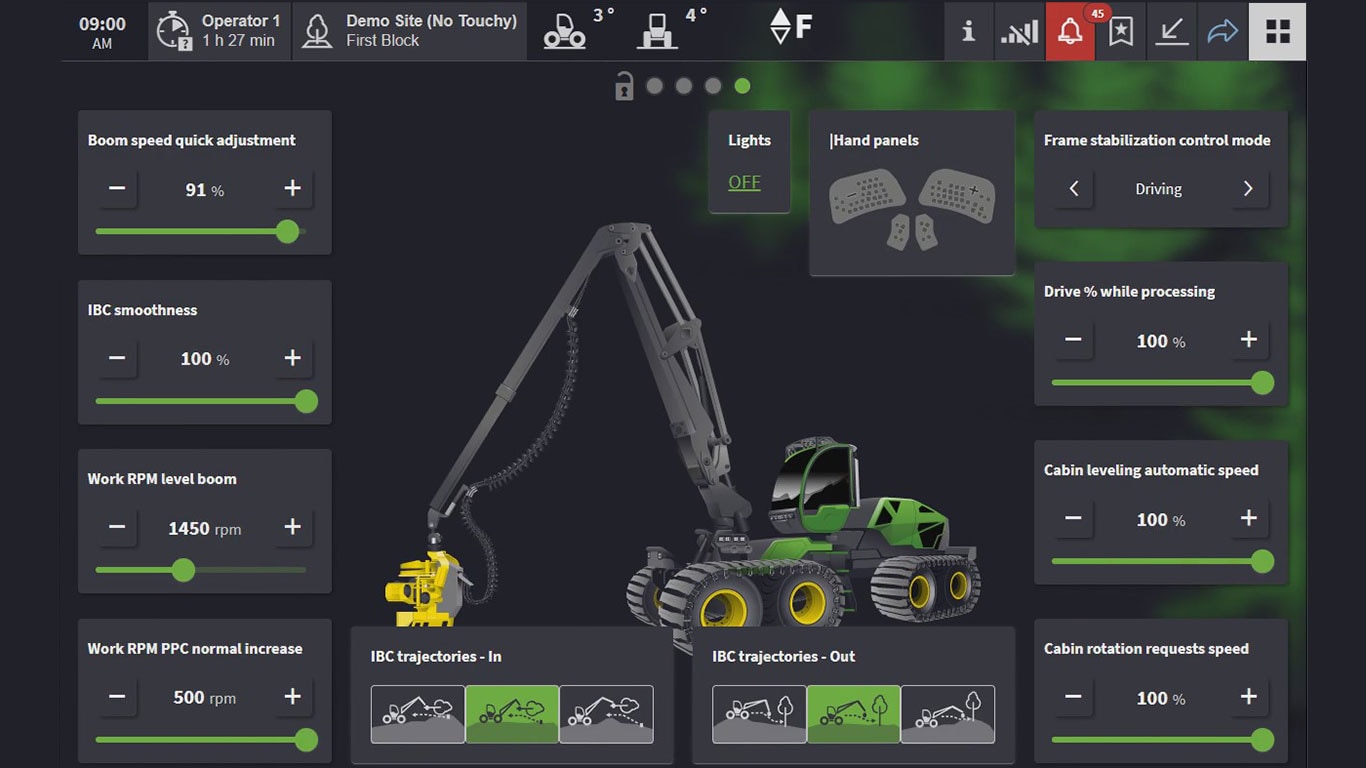

TimberMatic™ H vadības sistēma

TimberMatic^TM H kontroles sistēma ar integrētām TimberMatic kartēm palīdz operatoram sasniegt izcilu veiktspēju un produktivitāti.

TimberMatic H automatizācija ar programmējamiem pogu kursorsvirām piedāvā ērtu lietošanu un uzlabotu ergonomiku. Saskarne ir vienkārša, un H automatizācijas sistēma rada pastāvīgu konsekventu pieredzi visos mežsaimniecības produktos. Vizualizācija ietver iespējas nakts un dienasgaismas skatam. Ekrānā redzamajā skatā tiek parādīta tikai situācijai atbilstošā informācija.

Vietnes atvēršana ir viegla, izmantojot TimberManager
Datplūsma starp mašīnu un TimberManager: StanForD faili, pārskati, darba laiks u. c.

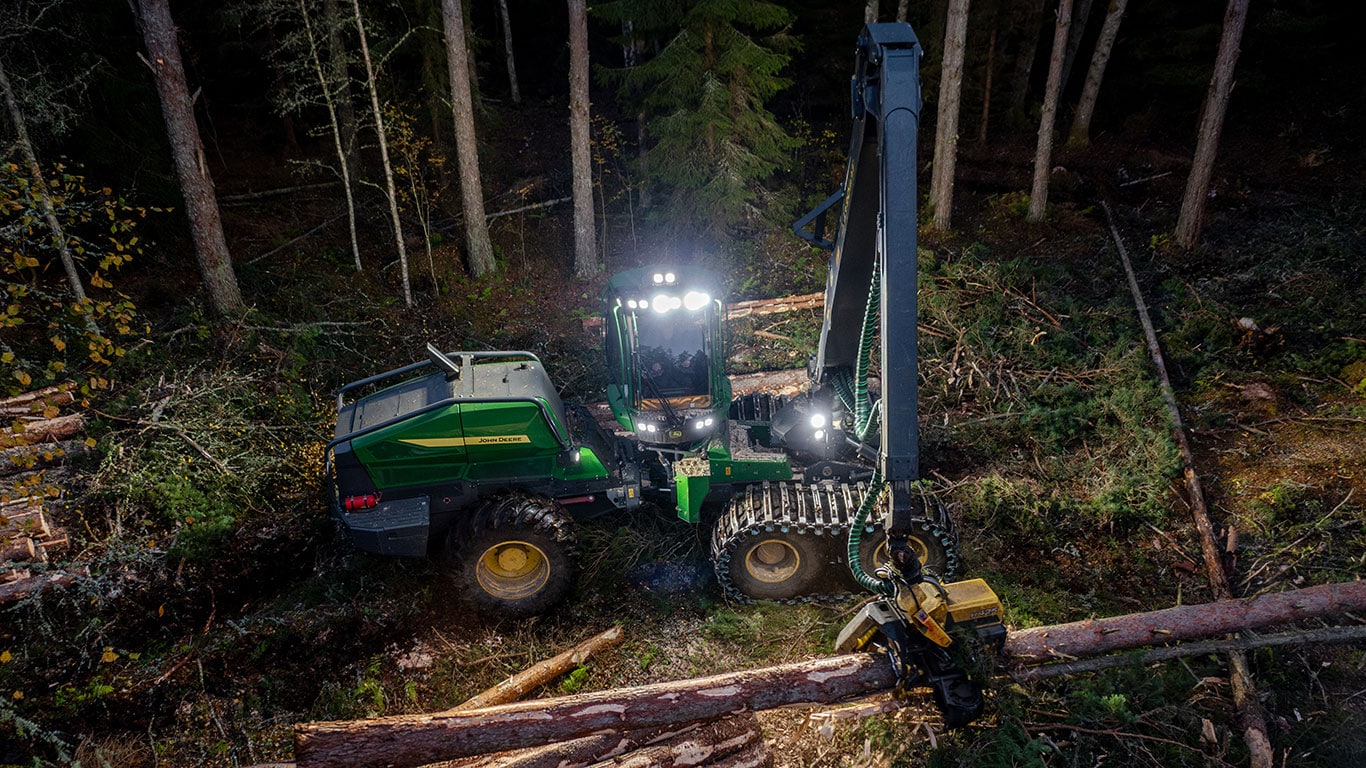

Dienas gaisma un nepietiekama apgaismojuma režīmi
Koku sugas un kokmateriālu sortimenti parādīti izmantojot dažādas krāsas.
Operatora, vietas un mašīnas informācijas pieejamība (piemēram, veiktspējas un efektivitātes rādītāji).

TimberMatic kartes

TimberMatic kartes reģistrē harvestera maršrutu un kokmateriālus ar precīzu katra baļķa atrašanās vietu. Transportētāji, kas strādā tajā pašā cirsmā, redz precīzu situāciju reāllaikā, un harvesteru operators redz arī transportētāju atrašanās vietu. Operatori kartē var atzīmēt sarežģītas zonas vai apgabalus, no kuriem izvairīties, vai jebkuras citas piezīmes par reljefu. Saziņa starp operatoriem uzlabojas, jo dati tiek glabāti sistēmā un nav atkarīgi no personas atmiņas. Dati starp mašīnām tiek atjaunināti, izmantojot mākoņpakalpojumu.

TimberMatic kartēs tiek reāllaikā parādīts baļķu novietojums un atrašanās vieta, kā arī darba gaita darba vietā. Kartēs tiek parādīta iekraujamā kokmateriālu sortimenta atrašanās vieta un apjoms. Transportējot kravas, darba gaita kartē tiek automātiski atjaunināta, un iekrautās baļķu kaudzes kartē vairs netiek parādītas. Ražošanas skatā tiek parādīts, cik procenti no pabeigtās produkcijas ir satrūdējušu koku, cik daudz ir papīrmalkas vai zāģmateriālu.

TimberMatic kartes ir visu jauno John Deere mežsaimniecības mašīnu standarta aprīkojuma funkcija.

Uzzināt vairāk

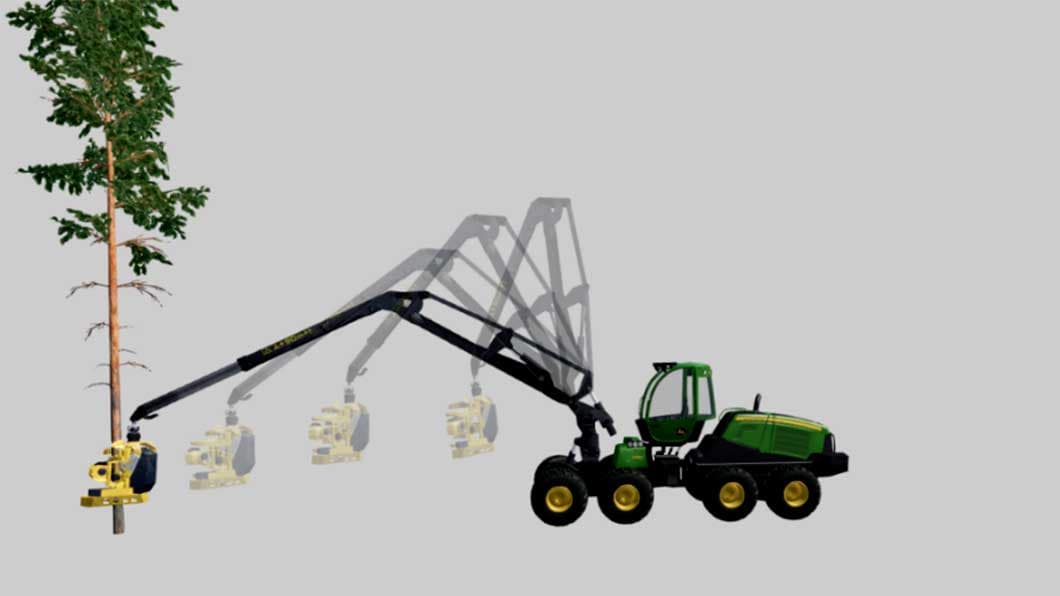

Atjautīgā strēles vadība IBC

IBC ir visu H sērijas harvesteru standarta funkcija.

Harvestera IBC sistēma ir precīzi pielāgota darba ciklam; strēles trajektorija un darbība mainās atkarībā no tā, vai, piemēram, harvestera galva ir tukša, vai arī tajā atrodas koks.

IBC uzlabo darba ergonomiku un palīdz operatoram pareizi izmantot strēles pagarinājumu. Strēles darbība kļūst līdzenāka un vienmērīgāka, tādējādi samazinot slodzi uz visu strēli.

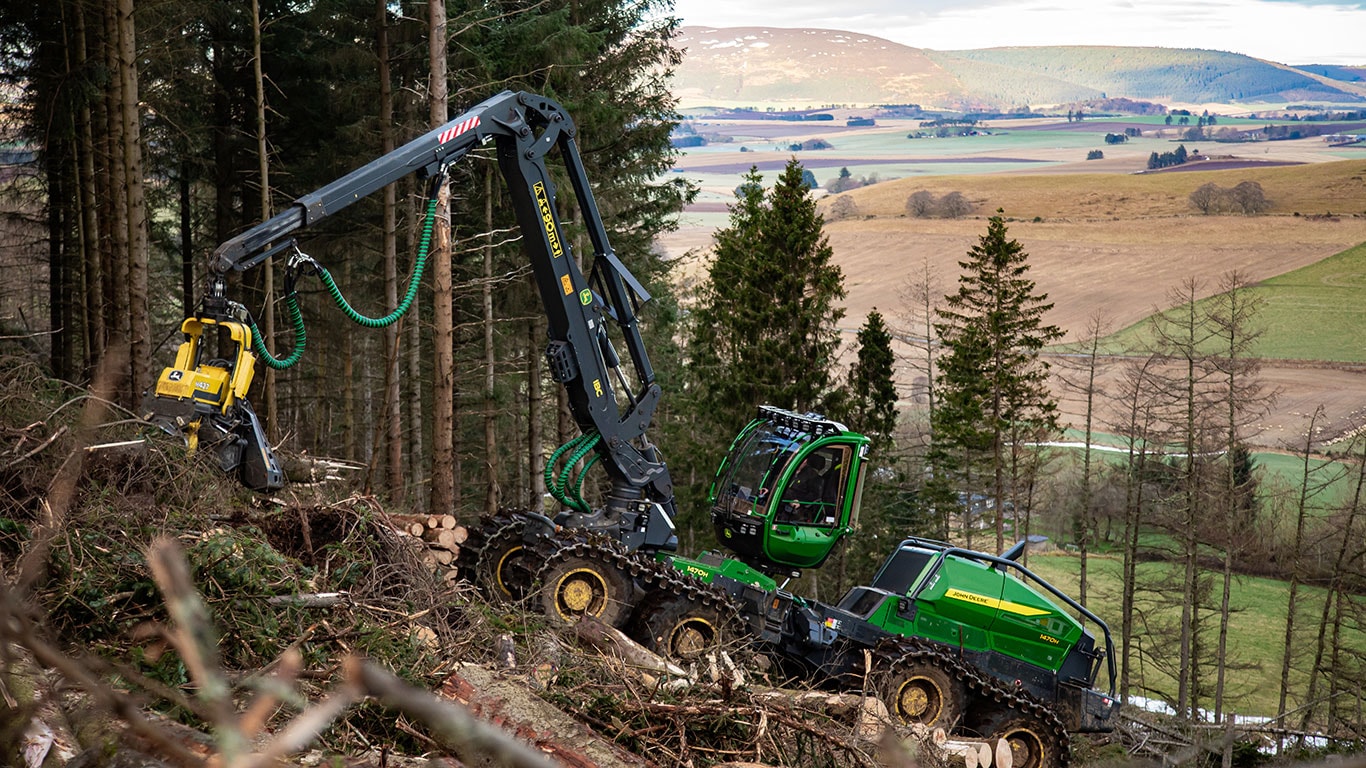

Strēles gals automātiski seko vēlamajai trajektorijai. Izvēloties kalna režīmu, trajektorija ir piemērota darbam nogāzē.

Harvestera galva tiek automātiski virzīta uz optimālo novākšanas augstumu. Sistēma atjautīgi vada pagarinājuma izmantošanu dažādos darba posmos un samazina slodzi uz strēli.

Vieda strēles pagriešanas vadība uzlabo kustību vadību arī tad, ja nepieciešams aizsniegt tālākas vietas. Strēle ir viegli vadāma un precīzi izmantojama.

IBC 3.0 ir pieejama mašīnai 1470H.

Uzzināt vairāk

Rāmja Fiksatoru

Cilindra vadītā rāmja fiksācija padara mūsu mašīnas noturīgas visos reljefa apstākļos un nodrošina izcilu stabilitāti, strādājot ar strēli uz sāniem un sniedzot operatoram lielu darba platību. Pārliecināts un stabils darbs ar cilindra darbinātu, spēcīgu rāmja fiksāciju un maksimālu stabilitāti ar papildu aktīvā rāmja fiksatoru.

Viedā kabīnes atslēga

Viedā kabīnes atslēga ir personiska tālvadības atslēga, kas paredzēta mašīnas durvju atbloķēšanai, kā arī datora un TimberMatic vadības sistēmu ar operatora specifiskiem iestatījumiem atvēršanai. Tās var personalizēt arī apkopes personālam un piekabju vadītājiem, un tajā ir arī imobilaizers.

Kad operators attālināti atver durvju slēdzeni, mašīnai tiek pievadīta jauda, dators tiek startēts un automātiski tiek izgaismotas tuvošanās gaismas. Operators tikai iedarbina dzinēju, un mašīna ir gatava darbam.

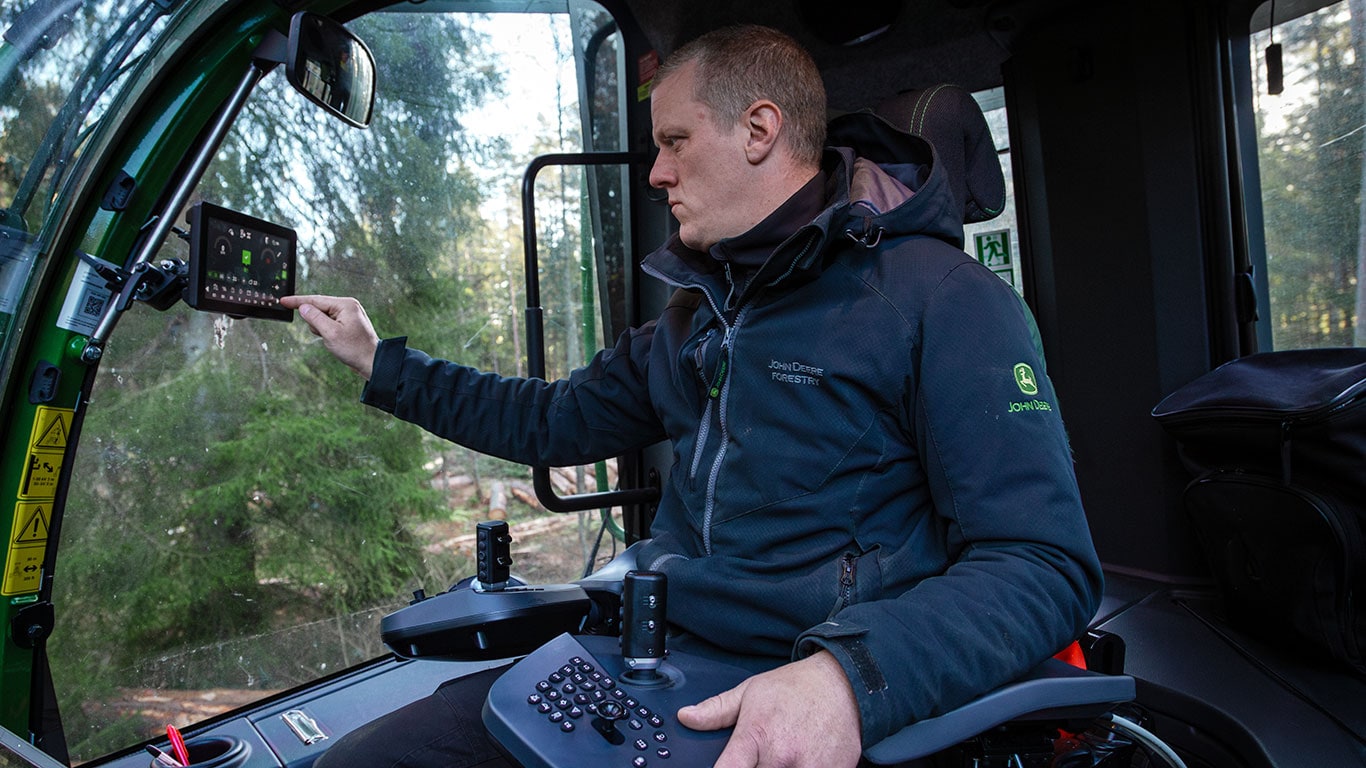

Rotējoša un izlīdzinoša kabīne

H sērijas harvesteram 1270H un 1470H standarta komplektācijā ir 220 grādu rotējoša un izlīdzinoša kabīne. Programmējamās pogas kursorsviras atvieglo operatora darbu.

Rotējošā un izlīdzinošā kabīne palīdz operatoram uzturēt pareizu darba stāju, lai novērstu slodzi muguras un plecu zonās. Operators var sēdēt taisni pat nelīdzenā reljefā, un kabīni var pagriezt visos virzienos, lai vērstos pret darba zonu.

H sērijas krāsas noformējumu izstrādāja BMW Design Works. Dzinējs ir pagriezts par 180 grādiem, hidraulikas eļļas un degvielas tvertnes, un sūkņi ir novietoti dzinēja priekšpusē, un ventilators atrodas mašīnas aizmugurē. Visas izmaiņas kabīni padara ļoti klusu.

Harvestera aizmugures un priekšējās kameras nodrošina labu redzamību darba zonā. Priekšējā kamera ar gaismām sniedz labāku redzamību harvestera priekšpusē, apstrādājot kokus retināšanas laikā.

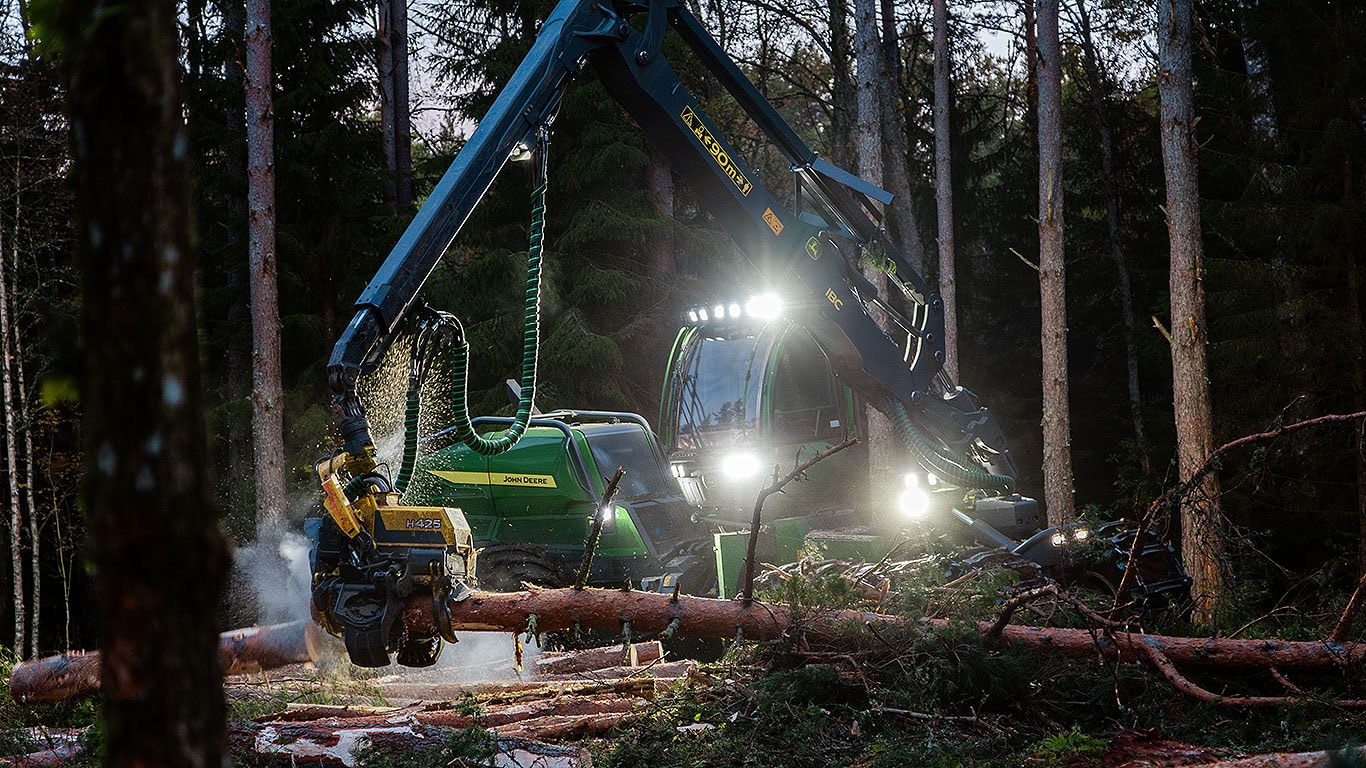

F7 strēle

Harvestera strēle H9 nodrošina izcilu veiktspēju, piemēram, pacelšanas un pagriešanas spēku un kustības diapazonu. Rūdītais pagriešanas stienis un šarnīra zobi ir standarta risinājums un nodrošina labāku izturību un darbspējas laiku.

H9 nodrošina izcilu produktivitāti un celšanas veiktspēju maksimālās sniedzamības līmenī. Automātiskā eļļošana ar centrālo eļļošanas sistēmu atvieglo apkopi.

Celšanas griezes moments 240 kNm

Pagriešanas spēks: 62 kNm

Sagāzuma leņķi uz aizmuguri/uz priekšu: 25/18º

Apstrādes jaudas vadības (Processing Power Control, PPC)

Apstrādes jaudas vadības (Processing Power Control, PPC) sistēmai, kas izmantota harvesteriem 1270H un 1470H, ir trīs dažādi jaudas līmeņi, no kuriem izvēlēties, lai varētu atlasīt piemērotāko līmeni novākto koku izmēram. PPC sistēma prognozē dzinēja slodzi un reaģē ar pareizo jaudas palielinājumu atbilstoši situācijai. Apstrādes jaudas vadības sistēma uzlabo harvestera degvielas ekonomiju.

Hidraulikas sistēmai

Hidraulikas sistēmai ir divi darba sūkņi un piedziņas sūknis, kas nodrošina izcilu hidraulikas jaudu visām harvestera funkcijām. Tas nodrošina līdzsvarotu degvielas ekonomiju, optimizējot ražīgumu un vienlaikus samazinot degvielas patēriņu.

FT4 Dzinējs

John Deere 6090 PowerTech dzinēja jauda harvesteriem 1270H un 1470H ir 220 kW, un griezes moments ir 1450 Nm.

John Deere dzinējam ir ievērojams liels griezes moments un jauda plašā apgriezienu diapazonā. Lielu un strauju slodzes izmaiņu laikā dzinēja apgriezieni paliek nemainīgi. Dzinējs ir ekonomisks, un to var darbināt tikai ar atjaunojamu dīzeļdegvielu.

Izplūdes gāzu attīrīšanas sistēma tiek aizsargāta, novietojot to mašīnas konstrukcijas iekšpusē un nemainot dzinēja pārsega izmērus vai redzamību darba zonā.

Lasīt vairāk Show Less

Tehniskie dati

Rādīt visus Paslēpt visu

Dzinējs	John Deere 6090, 9,0 l Maks. jauda: 220 kW ar 2000 apgr./min Griezes moments: 1445 Nm ar 1300–1400 apgr./min
Uzpildes apjomi	Degvielas tvertne: 467 l DEF tvertne (bruto): 25 l
Riepas	Priekšējās: 650 vai 750 * 26,5” Aizmugurējās: 650 vai 750 * 34”
Strēle	John Deere H9 Bruto celšanas griezes moments: 240 kNm Pagriešanas griezes moments: 62 kNm Pagriešanas leņķis: 220 ° Maks. sniedzamība metros ar h galvu: 8,6/10/11 m Sasveres leņķis, priekšā/aizmugurē: 25/18 °
Hidraulika	Eļļas plūsma ar 1700: 669 l/min Darba spiediens: 28/35 Mpa Hidraulikas eļļas tvertne: 302 l Vilces spēks: 210 kN
Kabīne	Pagriežama kabīne ar līmeņošanas funkciju
Vadības sistēma	TimberMatic H
Harvesteru galvas	H425, H425HD, HTH616 sērija III, H216, H219 vai H225E
Izmēri	Garums: 8,15 m Riteņu bāze: 4,40 m Platums min.: 3,00 m Ārējais pagriešanās rādiuss: 7,00 m Transportēšanas augstums: 4,00 m Transportēšanas garums: 12,00 m Klīrenss, vidējais savienojums: 0,80 m Svars no tonnās. (harvestera galva): 24,3 tn (H425)
Cits	Stūrēšanas leņķis: ±44 ° Akumulatori: Ah, 2 × 174 Ah
